Коротко:

• Баггі — легка рамна конструкція з високим кліренсом, призначена для бездоріжжя.
• Найчастіше будують на основі профільної труби 25–40 мм і двигуна від мотоблока, скутера або старого ВАЗ/ЗАЗ.
• Обов’язкові елементи — просторова рама з дугами безпеки, незалежна або маятникова підвіска, надійні гальма.
• У Україні саморобний транспортний засіб можна зареєструвати, якщо маса до 3500 кг і є документи на вузли плюс висновок експертизи.
• Реальний бюджет стартує від кількох десятків тисяч гривень, якщо використовувати б/у деталі, і може зрости вдвічі-втричі при нових комплектуючих.
• Головні ризики — слабкі зварні шви, погана геометрія підвіски і відсутність ременів безпеки.

Баггі своїми руками — це не просто хобі. Це спосіб отримати машину, яка проїде там, де звичайний легковик застрягне. Легка, з великими колесами, проста в ремонті і при цьому досить потужна, щоб тягнути себе по піску, багнюці чи кам’янистих схилах. Багато хто починає з креслень з журналів «Моделіст-конструктор» чи сучасних відео, а закінчує машиною, на якій їздить роками.

Я бачив десятки таких проєктів — від дитячих міні-баггі на моторі 50 кубів до повноцінних двомісних апаратів з двигуном 1,5 літра. Одні виходять вдалими з першої спроби, інші — після кількох переробок. Різниця майже завжди в підготовці: чітке креслення, правильний вибір труби і увага до зварювання.

Нижче — розбір усієї послідовності. Без зайвої теорії, з акцентом на те, що реально працює в гаражі.

Що таке баггі і які варіанти варто розглядати

Баггі — це відкритий або напіввідкритий транспортний засіб з трубчастою рамою, високим кліренсом і акцентом на прохідність. Класичні приклади — піщані дюн-баггі на базі Volkswagen Beetle або сучасні кроскарти. У наших умовах найчастіше будують два типи.

• Легкі одномісні або двомісні на моторі 5–15 к.с. (мотоблок, скутер, Lifan).
• Потужніші на агрегатах від ЗАЗ, ВАЗ-2108/09, «Оки» чи навіть «Ниви».

Перший варіант простіший і дешевший. Другий дає більше можливостей, але вимагає серйознішої рами і підвіски. За досвідом, новачкам краще починати з легкого варіанту — менше шансів помилитися з балансом і міцністю.

Основна перевага саморобки — можливість підігнати машину під конкретні умови. Потрібен високий кліренс і м’яка підвіска для лісу — робите довгі важелі. Хочете швидкість на піску — ставити коротшу базу і потужніший двигун.

Креслення і проектування рами

Без креслення будувати не варто. Навіть якщо ви берете готову схему, перенесіть розміри на папір або в просту програму типу SketchUp. Типові габарити легкого баггі:

• довжина 1900–3200 мм,
• ширина колії 1250–1800 мм,
• колісна база 1350–2540 мм,
• висота по дугах безпеки близько 1400–1500 мм.

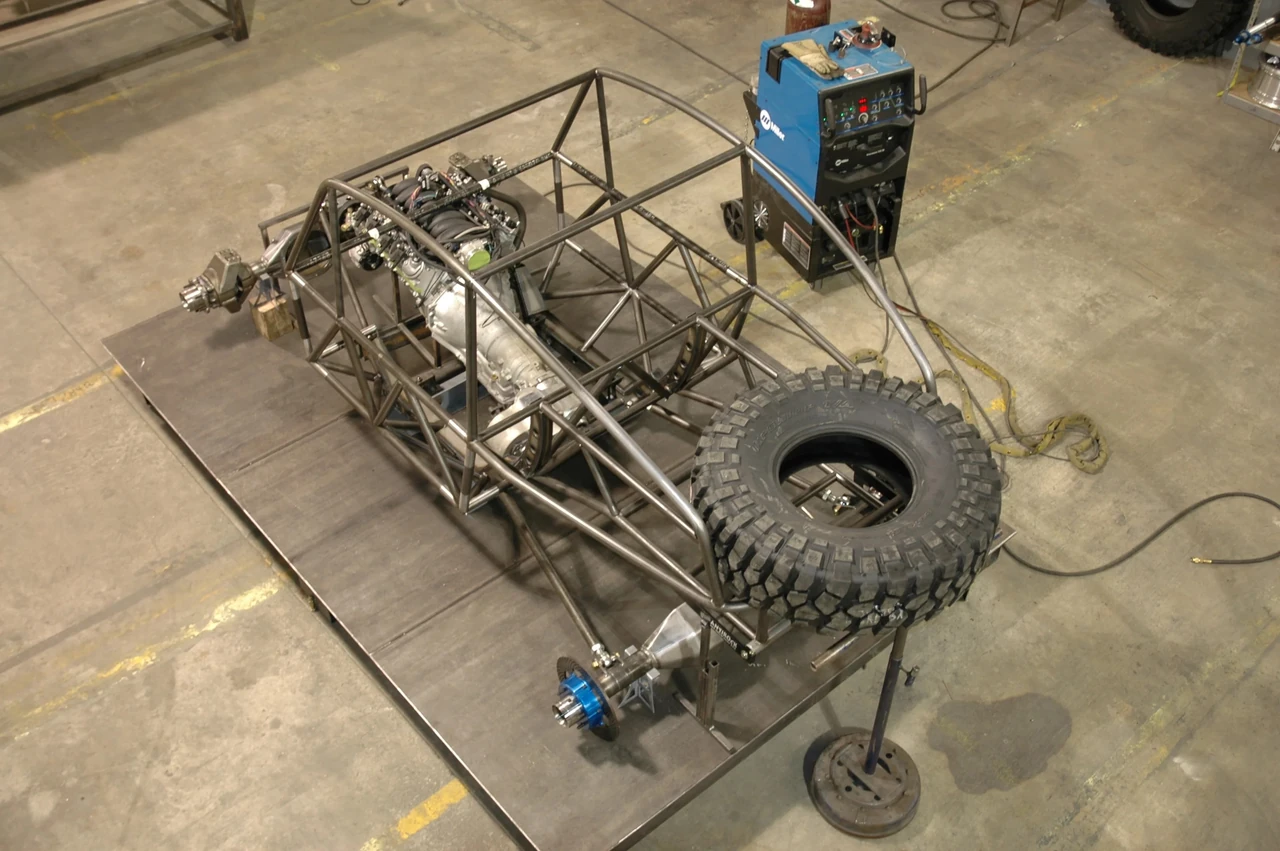

Рама має бути просторовою. Нижній пояс, верхні дуги, поперечки і діагональні розкоси. Головні труби — круглі або профільні зі стінкою не менше 2–3 мм. Для основних дуг часто беруть 30–40 мм, для другорядних елементів — 20–25 мм.

У практиці помічав: якщо заощадити на товщині стінки, рама «грає» вже після перших серйозних стрибків. Краще трохи важче, але жорсткіше.

Матеріали та інструменти

Основний матеріал — профільна або кругла сталева труба. Багато хто бере звичайну водопровідну, але краще конструкційну. Для важелів підвіски підходять обрізки труб діаметром 17–25 мм.

Крім труб знадобляться:

• листовий метал 2–3 мм для кронштейнів і косинок,
• сайлентблоки або шарнірні головки,
• амортизатори (від скутера, мотоцикла або легковика),
• колеса з відповідними ступицями,
• рульові тяги (часто від ВАЗ-2101),
• гальмівні диски або барабани.

Інструменти мінімальні: зварювальний апарат (напівавтомат або інвертор), болгарка, дриль, трубогиб (можна орендувати), рівень і рулетка. Без трубогиба рама виходить кутастішою, але все одно робочою.

Двигун, трансмісія і привід

Серце машини. Найпростіший і найдешевший варіант — бензиновий двигун від мотоблока 5,5–9 к.с. або китайський Lifan аналогічної потужності. Вони йдуть з редуктором і часто з електростартером.

Наступний рівень — двигун від скутера 125–150 кубів або мотоцикла. Для серйозніших проєктів беруть мотор від ЗАЗ-968, ВАЗ-2108 чи «Оки». Останній зручний тим, що має рідинне охолодження і компактну коробку.

Привід зазвичай задній. Ланцюгова передача — найпростіша. Кардан або піввісі зі ШРУСами — надійніше, але складніше в реалізації. Диференціал бажаний, інакше на поворотах буде буксувати одне колесо.

Розташування двигуна — майже завжди ззаду. Так легше отримати хорошу розваговку і високий кліренс спереду.

Підвіска, колеса і рульове управління

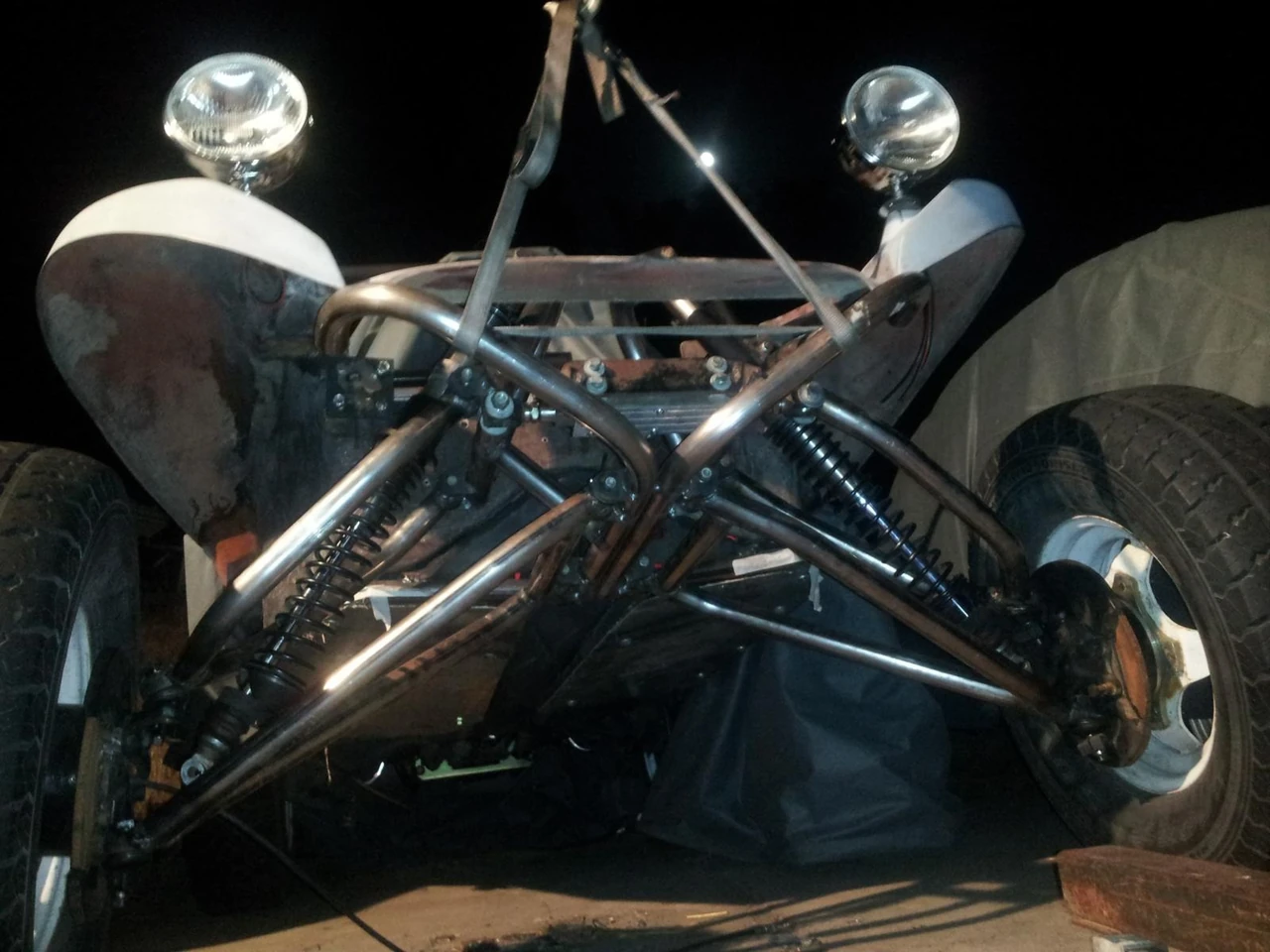

Підвіска визначає, наскільки комфортно і безпечно ви будете їхати. Найпростіша — маятникова ззаду і незалежна спереду на поперечних важелях. Амортизатори ставлять по одному або по два на колесо.

Важелі мають бути достатньо довгими. Короткі дають жорсткий хід і швидке зношування сайлентблоків. Оптимальна ширина колії для легкого баггі — 1250–1400 мм.

Колеса — від скутера, моторолера, мотоблока або легковика. Діаметр 10–13 дюймів найчастіше. Важливо, щоб гума була з розвиненим протектором.

Рульове — найпростіше картівське або з використанням рейки від легковика. Тяги від «копійки» працюють добре, якщо правильно підігнати довжину.

Безпека, сидіння і кузов

Дуги безпеки — не опція, а обов’язок. Вони мають захищати голову пілота при перекиданні. Сидіння — ковшове або хоча б жорстке з підголівником. Ремні — мінімум триточкові, краще чотири- або п’ятиточкові спортивні.

Кузов роблять зі склопластику, алюмінію або просто залишають відкритим з боковими щитками. Для захисту від бруду ставлять бризковики і невеликі крила.

Гальма — дискові бажано на всі колеса. Якщо бюджет обмежений — спереду диски, ззаду барабани. Гідравліка надійніша за механіку.

Покрокова збірка

Послідовність, яку я рекомендую:

1. Зварити нижній пояс рами і перевірити геометрію на рівній поверхні.
2. Додати вертикальні стійки і верхні дуги.
3. Встановити кронштейни підвіски і приварити важелі.
4. Змонтувати двигун з підрамником і перевірити співвісність приводу.
5. Поставити рульове управління і гальмівну систему.
6. Встановити колеса, сидіння, паливний бак, електропроводку.
7. Зробити перший запуск на підставках, перевірити всі системи.
8. Провести обкатку на невеликій швидкості і підтягнути всі з’єднання.

Після кожного етапу перевіряйте геометрію. Перекоси в кілька міліметрів на рамі потім вилазять у сильному зношуванні шин і нестабільності на ходу.

Реєстрація саморобного баггі в Україні

Згідно з Порядком державної реєстрації транспортних засобів (постанова Кабінету Міністрів України № 1388), самостійно сконструйовані легкові автомобілі, мотоцикли та прирівняні до них транспортні засоби масою до 3500 кг можна зареєструвати. Потрібні документи, що підтверджують законність придбання основних вузлів (з ідентифікаційними номерами), а також висновок уповноваженої організації про відповідність конструкції вимогам безпеки.

Процедура проходить через сервісні центри МВС. Без реєстрації їздити дорогами загального користування не можна. Для приватних ділянок і закритих трас номерні знаки не обов’язкові, але відповідальність за безпеку все одно лежить на власнику.

Типові помилки новачків

Найчастіші промахи, які я спостерігав:

• Занадто тонка труба — рама гнеться.
• Відсутність діагональних розкосів — конструкція «складається» при навантаженнях.
• Короткі важелі підвіски — жорсткий хід і швидке руйнування.
• Двигун без належного кріплення — вібрація руйнує все навколо.
• Економія на гальмах і ременях безпеки.
• Ігнорування балансу — машина стає «хвостатою» або, навпаки, важкою спереду.

Ще одна поширена проблема — відсутність захисту картера і паливного бака. На бездоріжжі камені і пні швидко знаходять слабкі місця.

Скільки це коштує і з чого почати

Бюджет сильно залежить від того, що ви маєте в наявності. Якщо є зварювальний апарат, труби і старий мотор — можна вкластися в порівняно невелику суму. Купівля всього нового (двигун, амортизатори, колеса, матеріали) виводить вартість на рівень кількох десятків тисяч гривень і вище.

Почніть з простого. Знайдіть або накресліть схему, купіть трубу, зваріть раму. Потім підбирайте двигун під уже готову конструкцію. Так менше шансів, що доведеться все переробляти.

Баггі своїми руками — справа не швидка. Зазвичай від ідеї до першої поїздки проходить кілька місяців вечірньої роботи. Але коли машина вперше виїжджає з гаража своїм ходом, відчуття зовсім інше, ніж від купленої техніки. Ви знаєте кожен болт і кожен шов.

Якщо вирішили братися — робіть одразу з запасом міцності. Краще трохи важче і надійніше, ніж легке, але з постійними ремонтами. І обов’язково ставте ремені. Бездоріжжя прощає багато помилок, але не всі.
